振动分析基础

在所有的非破坏性分析检测信号（电压，电流，温度，压力等）中，能提供完整的最丰富的信号的就是振动信号。

预知保养系统必须涵盖所有信号分析检测技术，然而振动分析检测技术始终是预知保养系统之根本。

一.振幅（amplitude） —— 用于代表振动的强度。

包含三个物理量：

1 位移（displacement）2速度（velocity）3加速度（acceleration）

振幅大小的表示方式有四种：如下图所示

1 Peak值（P或0-P），加速度值常使用

2 Peak to Peak值（P-P）＝2×Peak，位移值常使用

3 均方根值（RMS）＝0.707×Peak，速度值常使用

4 平均值（Avg）＝0.637×Peak

二.频率（frequency）—— 用于代表单位时间内振动的次数。

频率的單位：
Hz＝cycle/sec（每秒钟振动次数）

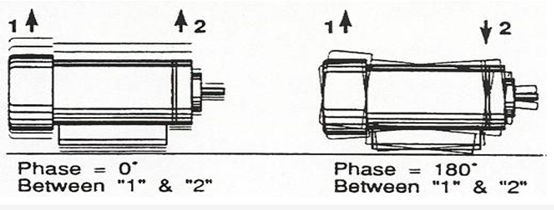

三.相位（phase）—— 用于代表两物体间的角度关系。

再做动平衡校正工作时，相位分析为确认不平衡位置最重要的工具，其它机械问题也可使用相位分析来辅助。

任何振动信号都是由不同的振幅，频率，及相位三大要素所组成，从事振动分析的前提为：三大要素对机械设备而言，都代表着不同的意义。
