引风机动平衡校正及风机振动检测必要性时间：2026-03-11 引风机作为电力、化工、冶金等行业生产系统中的核心辅助设备，承担着排出炉膛烟气、维持系统负压稳定的关键作用，其运行稳定性直接决定生产线的连续性与安全性。在长期高负荷运行过程中，引风机叶轮易因积灰、磨损、腐蚀或制造安装偏差，导致转子质量分布不均，引发振动超标问题。振动超标不仅会加剧设备磨损、缩短使用寿命，还可能引发叶轮开裂、轴承烧毁等重大安全事故，造成巨额经济损失。因此，定期开展引风机振动检测与动平衡校正，是保障设备安全高效运行的核心手段！ 一、引风机为什么必须做振动检测与动平衡校正引风机属于高速旋转机械，其转子在运行时的平衡状态直接影响设备运行精度与安全性。实践表明，70%以上的引风机振动故障根源在于转子动平衡失衡，而振动检测则是发现失衡问题、定位故障根源的核心前提，二者相辅相成，缺一不可。 引风机运行时，若转子存在动平衡失衡，高速旋转过程中会产生巨大的离心力，导致设备剧烈振动。这种振动会传递至风机底座、轴承座等关键部件，长期作用下会造成地脚螺栓松动、底座裂纹、轴承磨损加剧，严重时会引发叶轮飞裂、机壳破损，甚至导致风机整机损坏，威胁现场操作人员人身安全与生产系统安全。通过定期振动检测，可及时发现振动超标隐患，结合动平衡校正消除失衡问题，从源头规避此类安全风险。例如，某化工企业一台离心引风机曾因未及时开展振动检测，振动值飙至11.2mm/s，远超GB/T 10894-2006规定的4.5mm/s合格线，最终导致轴承烧毁、被迫停机，造成严重生产损失。

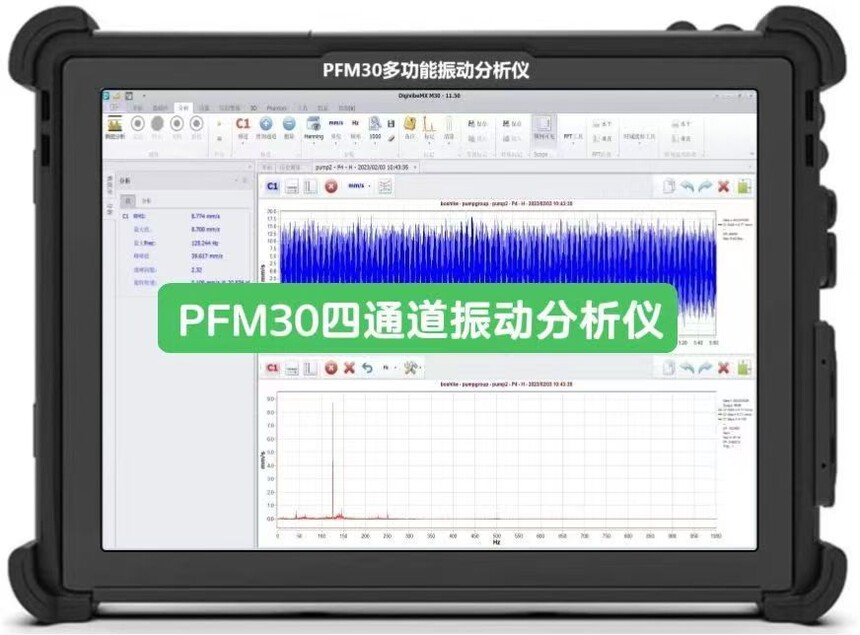

（二）延长设备使用寿命，降低运维成本振动超标会加剧引风机各部件的磨损的速度，如轴承、联轴器、叶轮等，导致部件频繁更换，增加运维成本。同时，长期振动还会导致设备基础松动、混凝土开裂，形成“振动放大循环”，进一步缩短设备整体使用寿命。通过振动检测及时发现振动异常，精准定位失衡根源，借助动平衡校正恢复转子平衡状态，可有效减小设备振动，降低部件磨损速率，延长轴承、叶轮等关键部件的使用寿命，减少停机维修次数与配件更换成本。此外，动平衡校正无需拆卸叶轮，可大幅缩短停机时间，进一步降低生产中断带来的经济损失。 二、PFM30振动分析仪核心优势及在引风机动平衡校正中的适配性动平衡校正的核心是精准采集振动数据、定位失衡点、计算配重参数，而振动分析仪则是实现这一过程的关键设备。PFM30多功能振动分析仪作为一款专业的旋转设备状态监测与动平衡校正仪器，凭借其高精度、易操作、适配性强等优势，成为引风机动平衡校正的理想选择，其核心优势及适配性主要体现在以下几点。 （一）核心优势1. 高精度数据采集：PFM30振动分析仪支持磁电式速度传感器、电涡流传感器接入，频响范围覆盖1HZ-10KHZ，振动幅值测量范围0-1000μm（p-p），振动烈度测量范围0-100.0mm/s，FFT频率分析采样达1024点，分辨率高，可精准采集引风机轴承水平、垂直、轴向三个方向的振动数据，误差控制在±5%内，为动平衡校正提供可靠的数据支撑。 2. 功能全面，操作便捷：该仪器集成振动检测、频谱分析、动平衡校正等多种功能，可实时显示振动时域波形图和频谱图，快速定位转子不平衡、轴承磨损、联轴器对中等故障；仪器采用320*240点阵图形液晶显示器，操作界面简洁，无需专业技术人员培训即可上手，可实现现场快速操作，大幅提升校正效率，通常启停机2次即可完成校正工作。 3. 适配复杂工况：引风机多运行在高温、高粉尘、高湿度的恶劣工况下，PFM30振动分析仪具备良好的抗干扰能力，传感器采用磁座牢固吸附，可适应现场复杂环境，确保数据采集的稳定性与准确性；同时，仪器体积小巧、重量轻（约550g），便于现场携带与移动检测，适配不同型号、不同安装场景的引风机。 4. 数据存储与回放：仪器可存储200幅振动波形及关键参数，数据掉电保存，可随时回放查看，便于工作人员对比分析引风机振动变化趋势，建立设备健康档案，为后续维护保养提供参考依据。

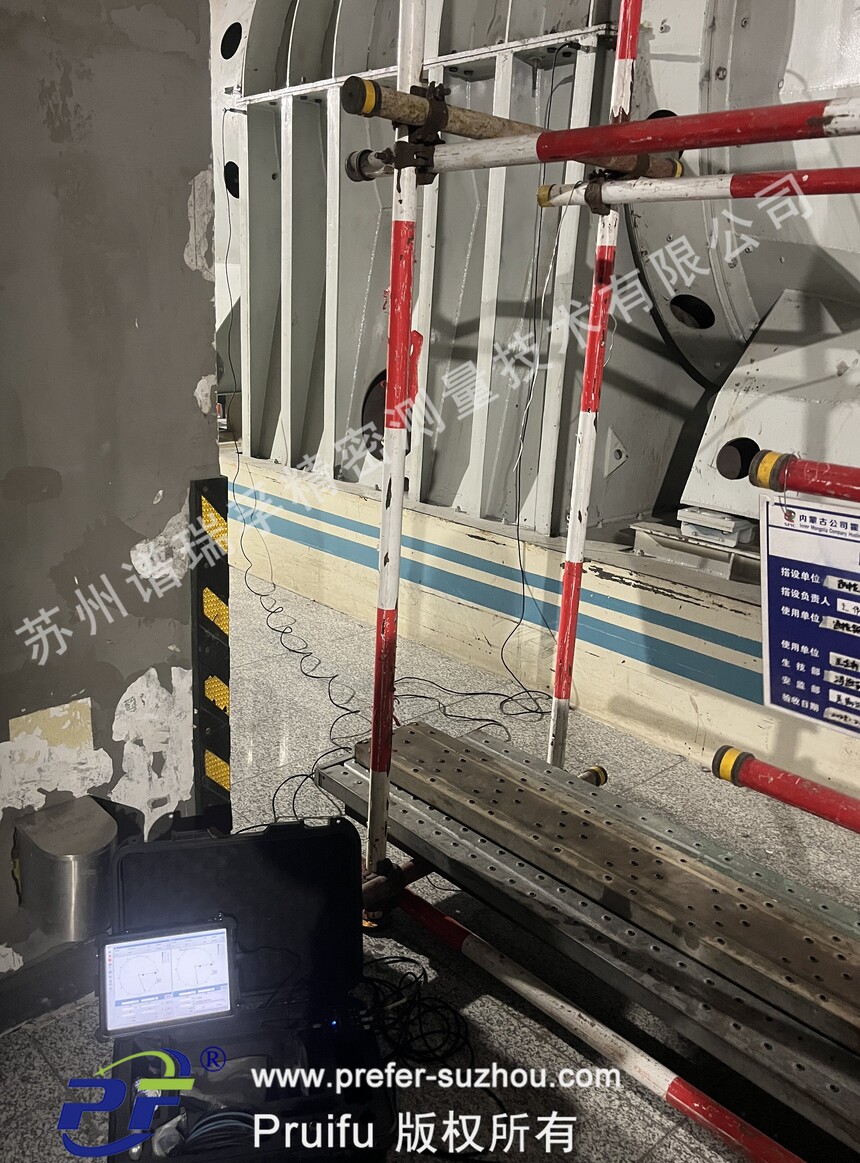

（二）适配性分析引风机的振动故障多表现为转子不平衡（径向振动超标）、联轴器对中偏差（轴向振动超标）、底座松动等，PFM30振动分析仪可通过频谱分析，快速区分不同类型的振动故障：若一倍频占主导，且其他故障特征不明显，说明是转子不平衡问题，可直接开展动平衡校正；若二倍频突出，可能是联轴器对中偏差，需先进行对中调整再校正平衡；若存在高频冲击，可能是轴承故障，需先处理轴承问题。这种精准的故障定位能力，可避免盲目维修，大幅提升引风机动平衡校正的针对性与效率。 三、PFM30振动分析仪在引风机动平衡校正中的实操流程结合引风机的运行特点，PFM30振动分析仪可实现现场不拆机动平衡校正，无需拆卸叶轮，大幅缩短停机时间，具体实操流程分为5个步骤，兼顾专业性与可操作性，可直接落地应用。 1. 设备状态确认：停机后检查引风机轴承润滑情况，确保油位在1/2-2/3之间，无乳化、变质现象；紧固联轴器螺栓，检查弹性垫是否完好，排除轴承磨损、螺栓松动等非平衡因素干扰；同时检查叶轮是否有明显积灰、磨损、裂纹，若积灰严重，需先进行清灰处理，避免积灰影响校正精度。 2. 仪器与传感器安装：将PFM30振动分析仪开机校准，确保仪器零点准确；将振动传感器通过磁座牢固吸附在引风机前后轴承座的刚性部位（避免吸附在壳体或护罩上），分别安装在水平、垂直、轴向三个方向，确保传感器与轴承座贴合紧密；将转速传感器对准联轴器上的反光贴，间距控制在5-10mm，确保转速信号采集稳定。 3. 校正参数设置：根据引风机的额定转速、叶轮规格，在仪器中设置相关参数，包括传感器灵敏度、频谱分析频段、校正平面（单级引风机优先选择单平面校正，多级或长轴引风机选择双平面校正），校正面需打磨光滑，方便后续粘贴平衡块。 （二）初始振动数据采集与分析启动引风机，使其运行至额定转速，通过PFM30振动分析仪采集三个方向的初始振动数据，包括振动幅值、相位角等，重复采集3次，确保数据误差控制在±5%内。通过仪器的频谱分析功能，查看振动频谱图，确认振动超标根源为转子动平衡失衡（排除轴承、联轴器等其他故障），记录初始振动值（如初始振动速度超过4.5mm/s，即需进行动平衡校正）。 （三）不平衡量计算与配重方案制定根据PFM30振动分析仪采集的初始振动数据、相位角，仪器自动计算出转子的不平衡量及配重位置、配重质量。遵循“宁轻勿重、分次添加”的原则；配重方式，采用焊接配重，焊接后需重新采集数据确认平衡状态。 （四）配重实施与二次数据采集停机后，按照仪器指示的配重位置和质量，将平衡块粘贴或焊接在引风机叶轮的指定位置，确保配重块固定牢固，粘贴位置与相位角误差不超过±10°。配重完成后，重新启动引风机至额定转速，稳定运行5分钟，通过PFM30振动分析仪采集二次振动数据，对比初始振动数据，查看振动值是否下降。 （五）校正效果验证与收尾根据二次振动数据判断校正效果，关键设备（如锅炉引风机）需≤2.8mm/s；若校正后振动值仍超标，可通过仪器调整配重位置或质量，重复上述步骤，直至振动值符合标准。校正完成后，记录校正数据，包括初始振动值、配重参数、最终振动值等，存入仪器或建立纸质档案，为后续维护提供参考；同时清理现场，检查设备运行状态，确保引风机正常启动运行。 |
