美国DX M10现场动平衡仪

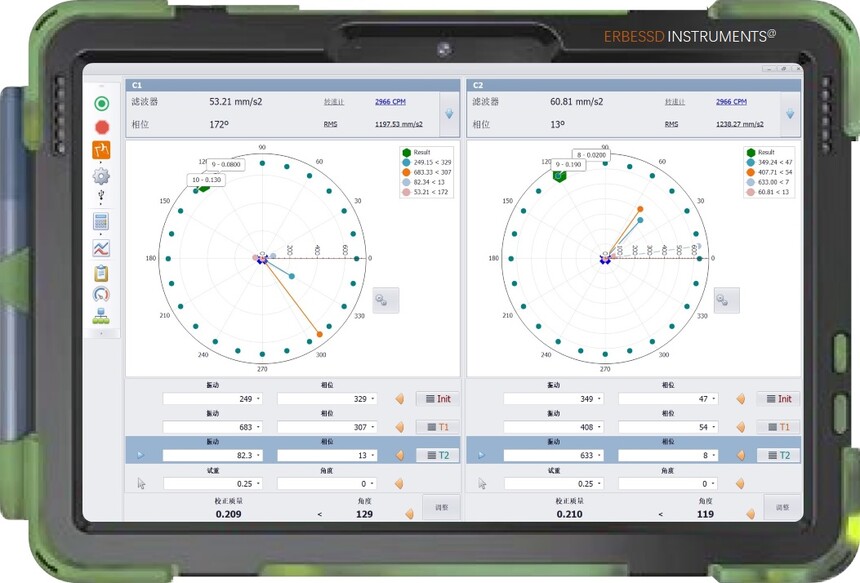

源自美国Erbessd Instruments原装进口DX M10振动分析及现场动平衡仪主界面:




产品简介:


为何需要DVMX M10现场动平衡仪?

◆ 首先它是一款便携式动平衡测试系统,满足单双面动平衡测试校正,线缆可配置0-20米;

◆ 中文界面易操作,可随时切换为英文界面;

◆ 它适合现场人员应用于单双面动平衡校正,频谱分析,时间波形分析

◆ 向导式平衡,自动计算配重结果,易操作;

◆ 试重估算功能:当您不知道试重大小时,仪器会提示您加多大试重;

◆ 质量合成,质量分解,适用于设计固定配重位置的转子,如主轴,电机等;

◆ 去重钻孔计算工具,内置铁,钢,尼龙等十余种材料去重孔径,钻孔深度计算;

◆ 可对CNC主轴,磨床砂轮盘,测功机,引风机,送风机,一次风机,循环风机,电机,弧形棍,轮胎测试台轮毂等进行现场动平衡;


DVMX M10现场动平衡仪的功能优点:

◆可以按照ISO 1940标准进行动平衡校正,最高等级优于G0.4;

◆不平衡质量可精确到mg;

◆单双面现场动平衡,支持位移,速度,加速度作为信号类型,并可随时切换查看对应的数据;

◆支持以反光贴纸,试重点,自由规定的0点作为仪器的0°位置;

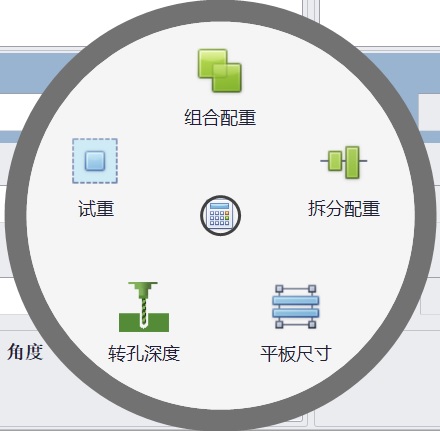

◆平衡计算器;

◆试重估算功能;

◆质量分解;

◆质量合成;

◆配重块大小计算程序,如使用多少mm的铁块,需要切割长宽是多少;

◆去重钻孔计算程序,如使用M5的钻头,铁的材质需要打多深,满足去重质量;

◆自动报告,报告支持Word,PDF,Excel等格式 。



我公司技术人员资质:

◆ 我公司拥有强大的技术团队,长期在全国各大电厂,核电,石油化工,输变电等大型企业从事技术服务;

◆ 工程师长期从事风机振动分析及动平衡工作,对电厂三大风机,引风机,送风机,一次风机,对各类风机厂家如上鼓,成都,沈鼓风机特性非常了解,分析如滚动轴承故障,轴承安装间隙问题,叶轮不平衡,不对中,部件松动等;

◆ 公司技术人员对各大品牌压缩机有十多年现场分析经验,如复盛螺杆压缩机,英格索兰,三星离心压缩机,分析如转子结垢,磨损,不平衡,联轴器不对中,滑动轴承油膜涡动,滑动轴承故障等;

◆ 各类测功机,公司技术人员长期服务于舍弗勒,航大,上汽等客户,对客户研发的各类测功机具有十多年现场分析及动平衡调试经验,帮助客户解决振动过大问题,如不对中,现场动平衡,基础松动,以及产品振动特性DISCOM曲线问题;

◆ 以及对磨煤机,减速机,压缩机等各种齿轮箱,高压水泵,冷却水泵,风扇,油泵,高速电机等都有多年分析经验;

◆ 公司技术人员均获得美国振动分析师资质,持证为您提供售前演示,售后培训,长期售后技术咨询,期待和您的合作机会!


仪器应用:

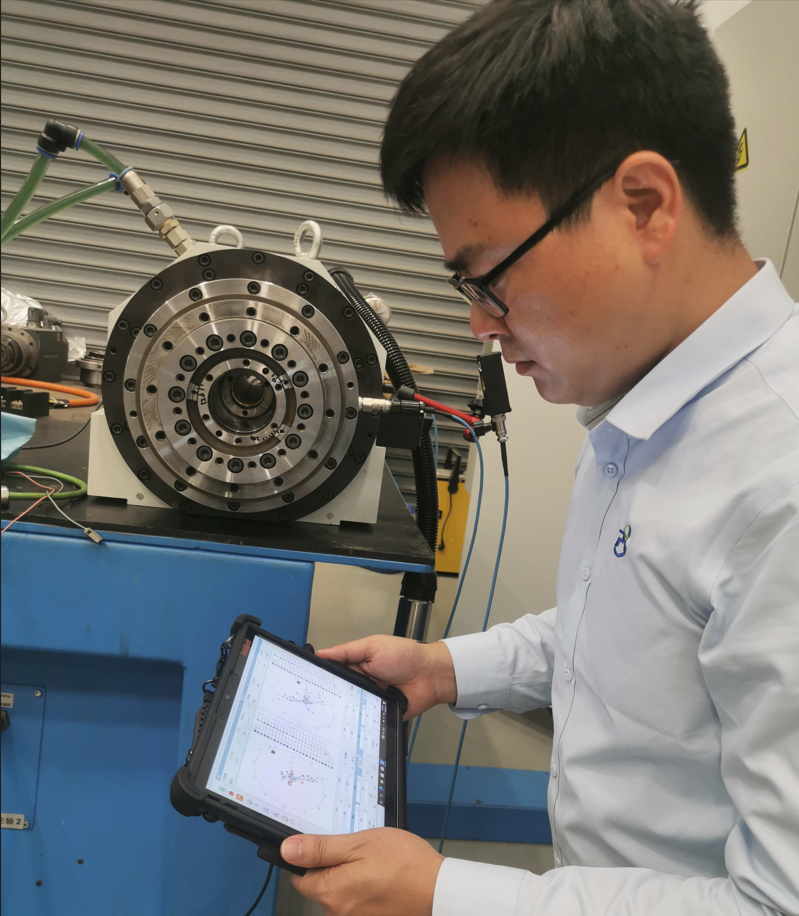

主轴动平衡



主轴动平衡传感器安装

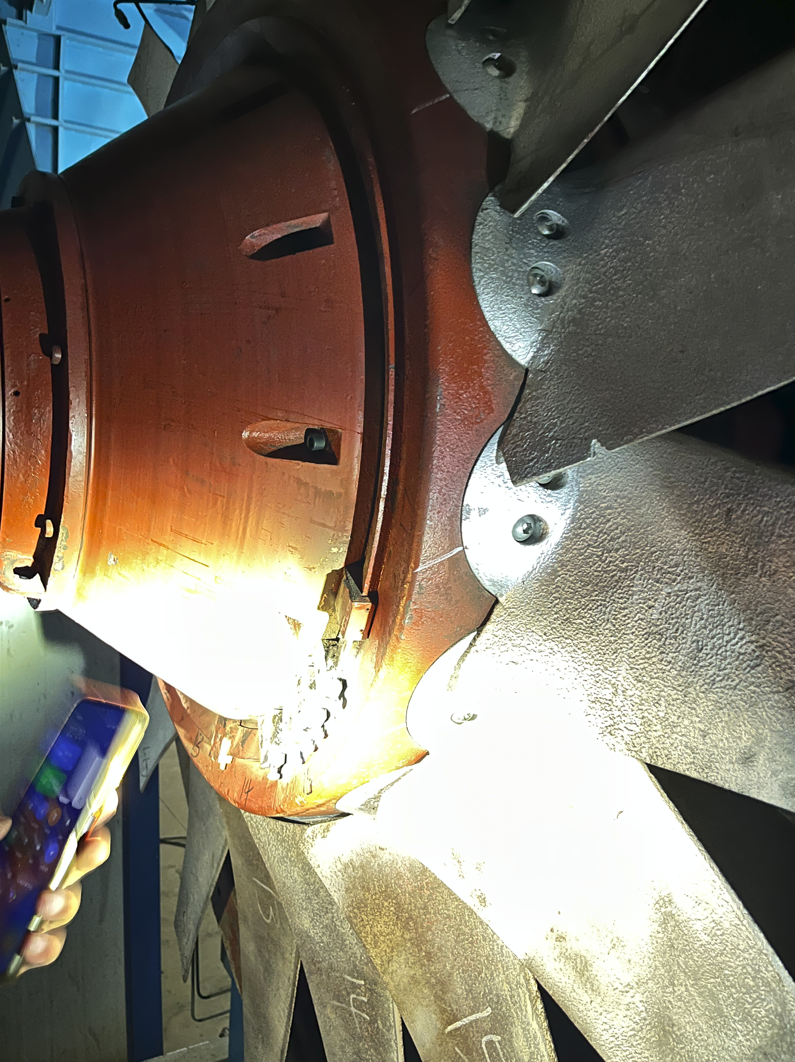

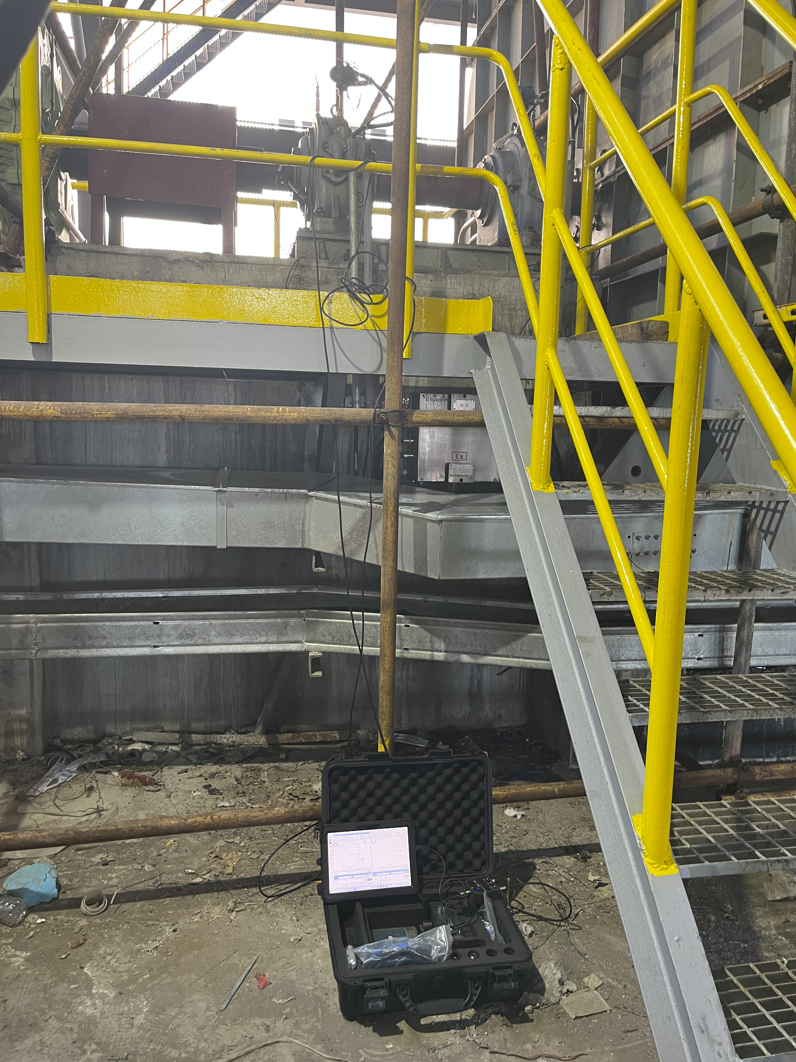

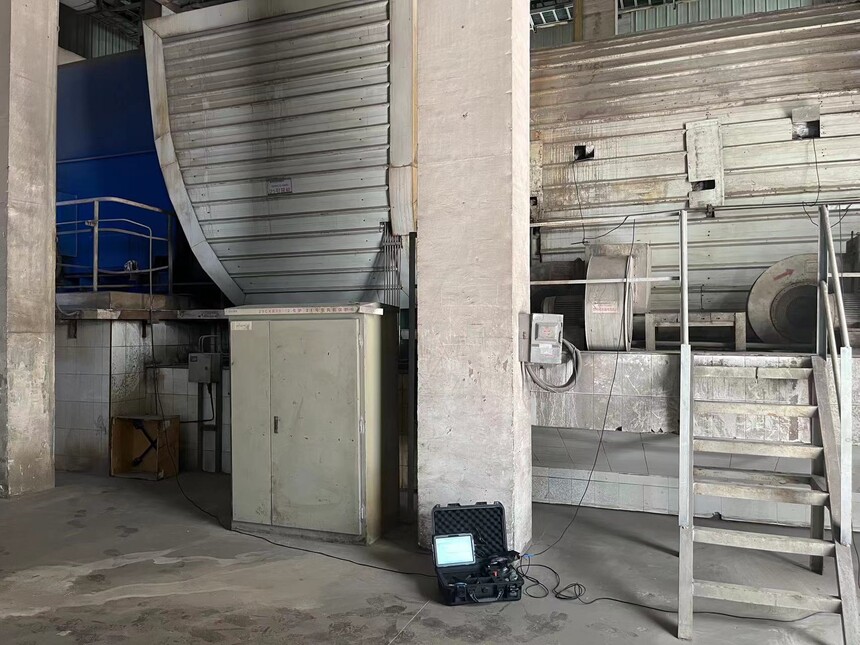

风机动平衡及振动分析

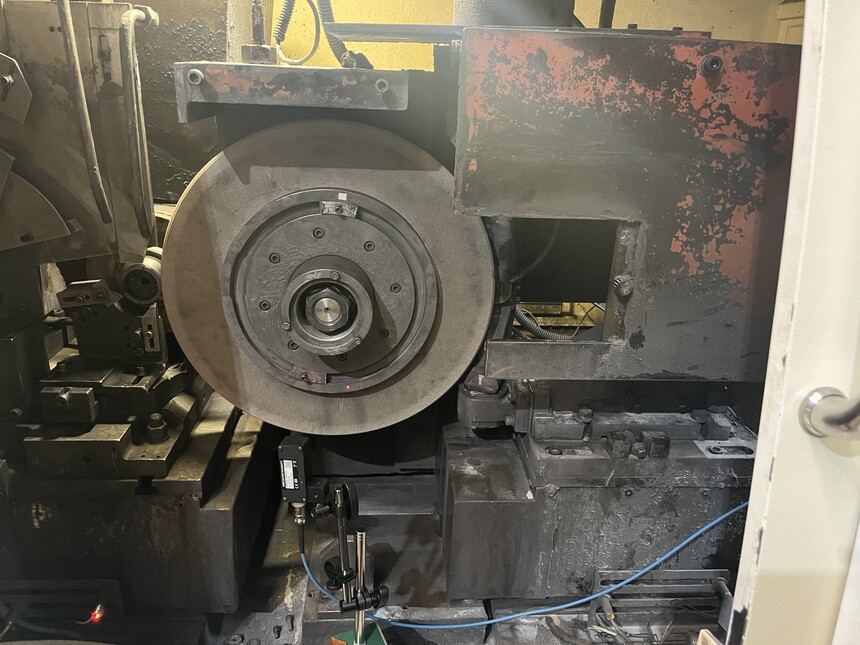

磨床主轴动平衡

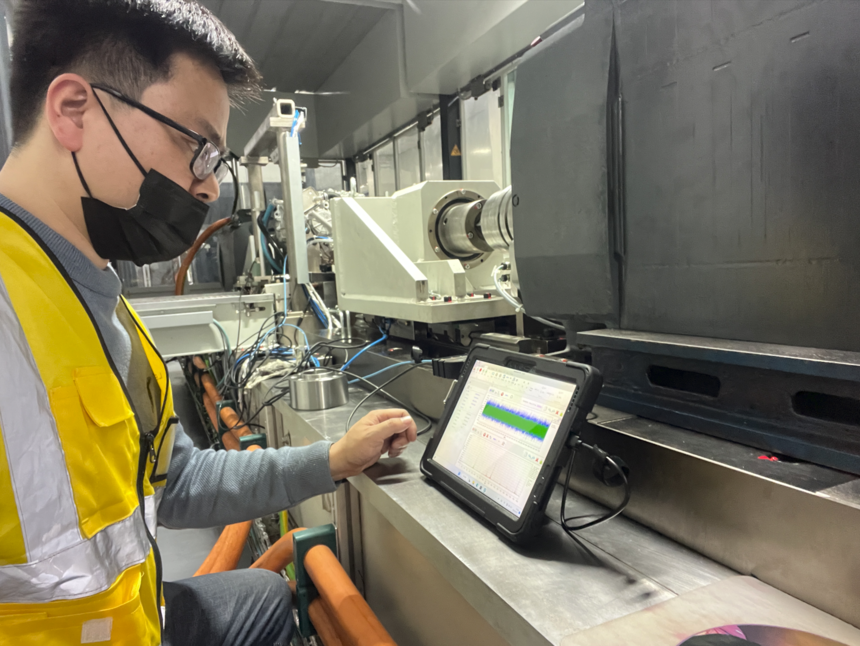

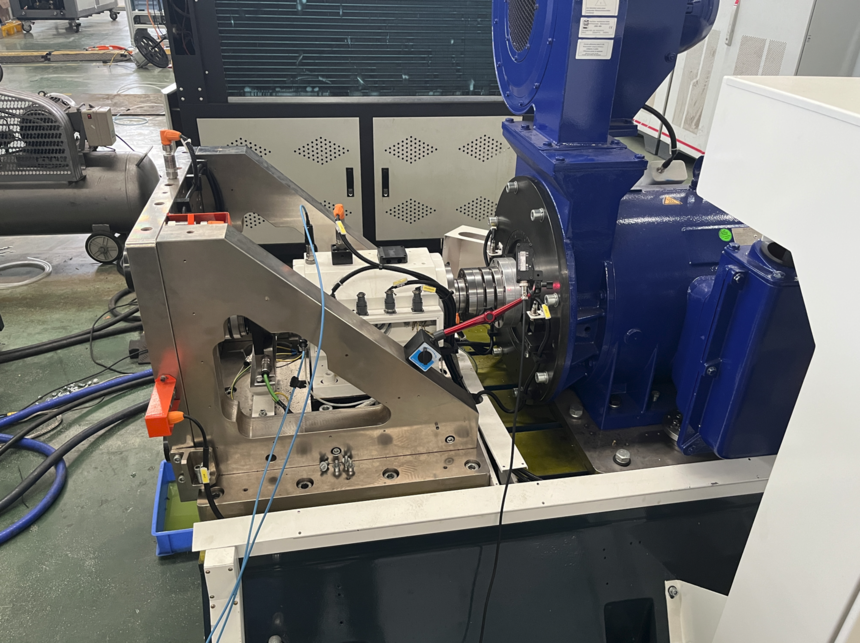

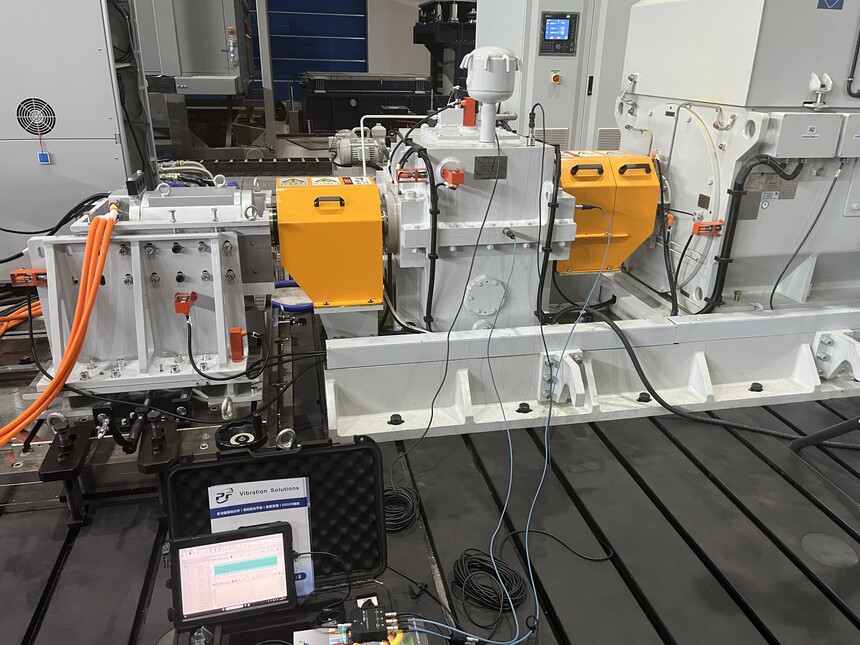

 测功机振动分析及动平衡







高速电机动平衡




初始振动测量



试重振动测量



质量分解功能

质量分解-可进行双面不同位置个数分解

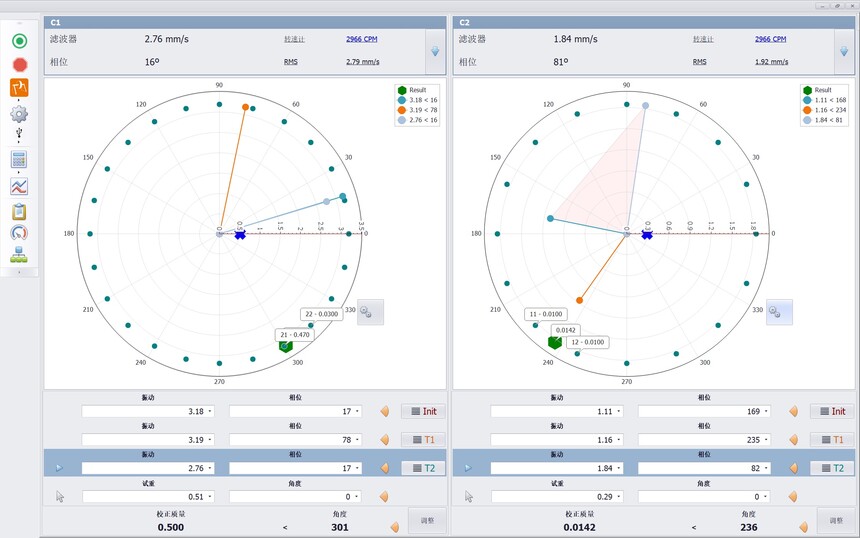

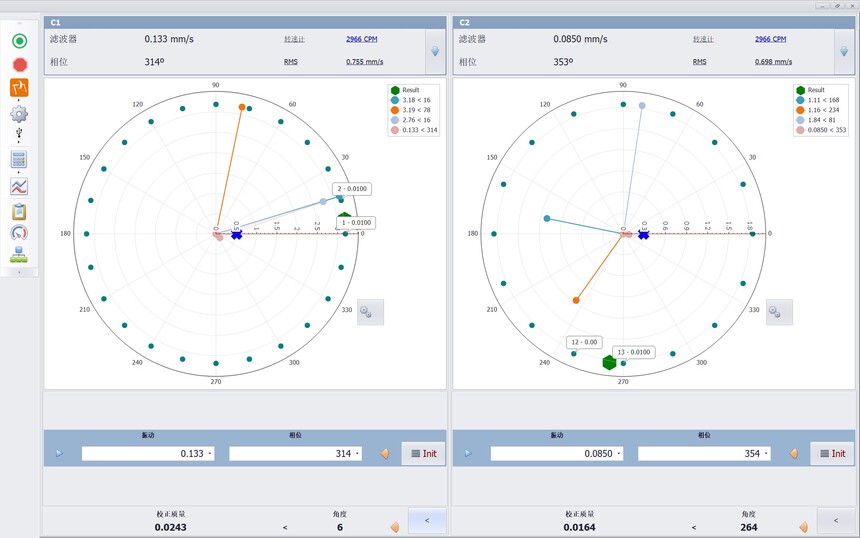

最终振动测量及精平衡-自动得出精平衡数据-可选择继续平衡



时域波形+频谱分析



  • 商品说明
  • 商品参数

仪器具有:

单双面现场动平衡

平衡计算器—试重计算

矢量合成

矢量分解

配重块体积重量计算(铁,钢等)

转孔计算(直径,深度)

无试重平衡

单双通道频谱分析(FFT)

向导式报告

配置参数:

               能够实现最大200万分辨率

               可选配无线振动传感器

               平衡转速60-150000RPM,

               能够测量非常低的频率,0.4 Hz至20 kHz
