美国DVMX M30状态分析+动平衡仪

美国Erbessd Instruments原装进口DVMX M30多功能状态分析仪



产品简介:


为何需要DVMX M30多功能状态分析仪?

◆ 首先它是一款便携式振动测试系统,满足四通道振动同步测试,线缆可配置0-20米;

◆ 中文界面易操作,可随时切换为英文界面;

◆ 它即适合现场设备巡检人员应用于路径巡检、频谱分析,时间波形分析,设置报警;

◆ 也适合专业人员和研发人员使用对设备进行故障诊断,交叉相位,启停机测试,轴心轨迹,共振频率,3D ODS模态测试等;

◆ 适用于对电厂三大风机,离心风机,磨煤机,齿轮箱,压缩机,测功机,电机,螺杆机水泵,等进行振动分析;

◆ 可对CNC主轴,磨床砂轮盘,测功机,引风机,送风机,一次风机,循环风机,电机,弧形棍,轮胎测试台轮毂等进行现场动平衡;



我公司技术人员资质

◆ 我公司拥有强大的技术团队,长期在全国各大电厂,核电,石油化工,输变电等大型企业从事技术服务;

◆ 工程师长期从事风机振动分析及动平衡工作,对电厂三大风机,引风机,送风机,一次风机,对各类风机厂家如上鼓,成都,沈鼓风机特性非常了解,分析如滚动轴承故障,轴承安装间隙问题,叶轮不平衡,不对中,部件松动等;

◆ 公司技术人员对各大品牌压缩机有十多年现场分析经验,如复盛螺杆压缩机,英格索兰,三星离心压缩机,分析如转子结垢,磨损,不平衡,联轴器不对中,滑动轴承油膜涡动,滑动轴承故障等;

◆ 各类测功机,公司技术人员长期服务于舍弗勒,航大,上汽等客户,对客户研发的各类测功机具有十多年现场分析及调试经验,帮助客户解决振动过大问题,如不对中,现场动平衡,基础松动,以及产品振动特性DISCOM曲线问题;

◆ 以及对磨煤机,减速机,压缩机等各种齿轮箱,高压水泵,冷却水泵,风扇,油泵,高速电机等都有多年分析经验;

◆ 公司技术人员均获得美国振动分析师资质,持证为您提供售前演示,售后培训,长期售后技术咨询,期待和您的合作机会!


现场应用:


       美国原装进口状态分析及动平衡仪已成为市场上完备、可靠、创新性产品,该产品广泛应用于引风机,送风机,测功机,机床,CNC主轴,电机,磨煤机,水泵,齿轮箱,冷却塔风扇等振动分析,故障诊断及现场动平衡工作:





风机振动分析及动平衡

轴流引风机


离心风机


送风机



磨煤机振动巡检



水泵振动分析



压缩机振动分析电涡流信号采集

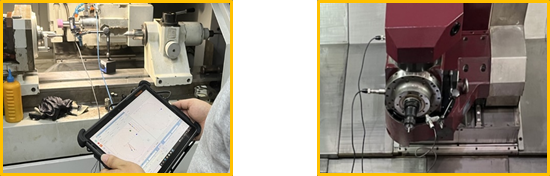

主轴/磨床/高速电机-振动分析及动平衡

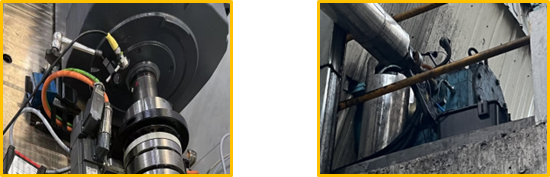

主轴动平衡传感器安装



磨床主轴动平衡





高速电机动平衡



 测功机振动分析及动平衡







轴承故障数据库分析(10万轴承库)



齿轮箱模型及专用分析工具




产品功能:


警报

默认情况下,ISO-10816标准用于验证机器运行状况

自定义值报警值

速度、加速度包络、位移和加速度警报可用

温度、电流、转速和相位通用报警可用

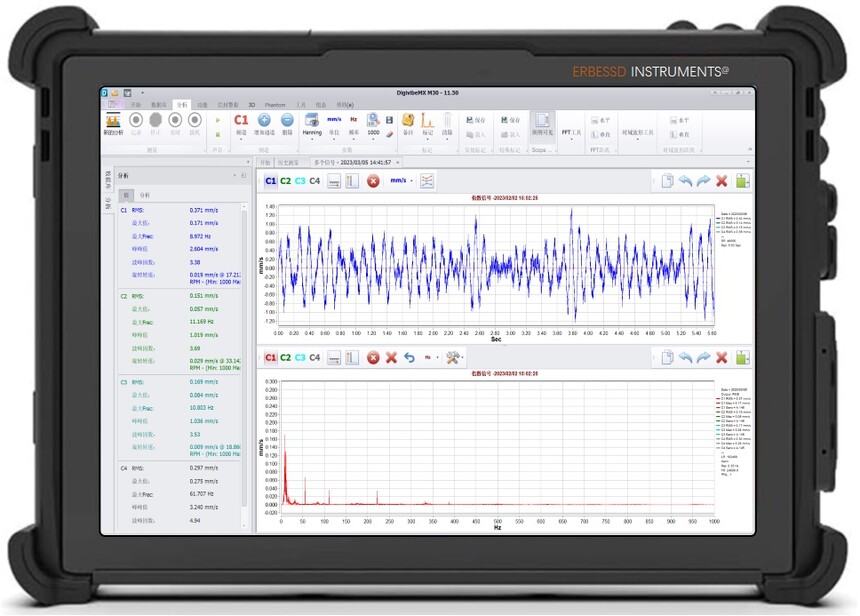

频谱及时间波形分析

频谱分析线数最高达两百万线

频率范围0.1Hz-24KHz

可配置无线单轴,或三轴振动传感器,进行无线振动分析


路径及非路径采集

自定义路径编辑

数据库名称--区域--设备--测点--测量-自动报警



3D ODS 模态



3D瀑布图

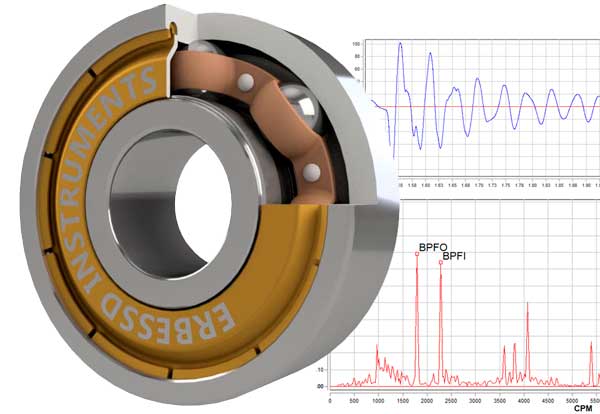

内置轴承数据库



色彩频谱



轴心轨迹


瀑布图



Bode图测试




敲击测试

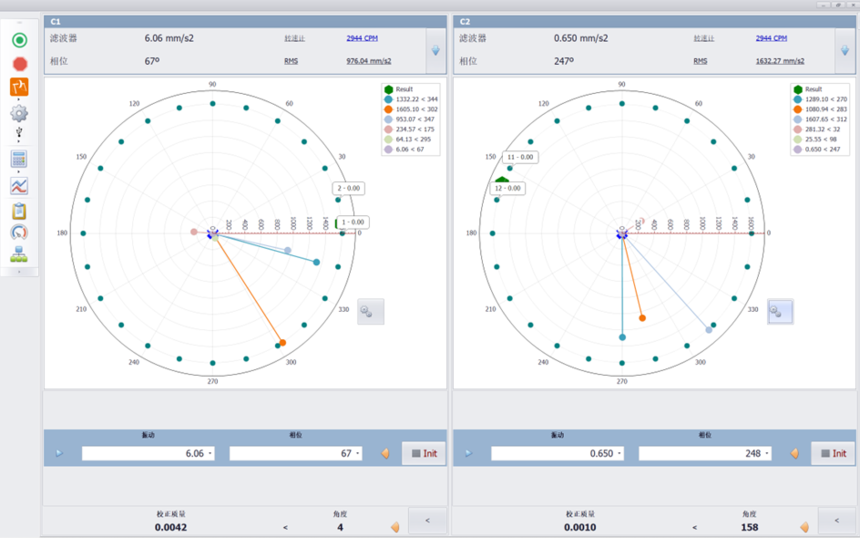

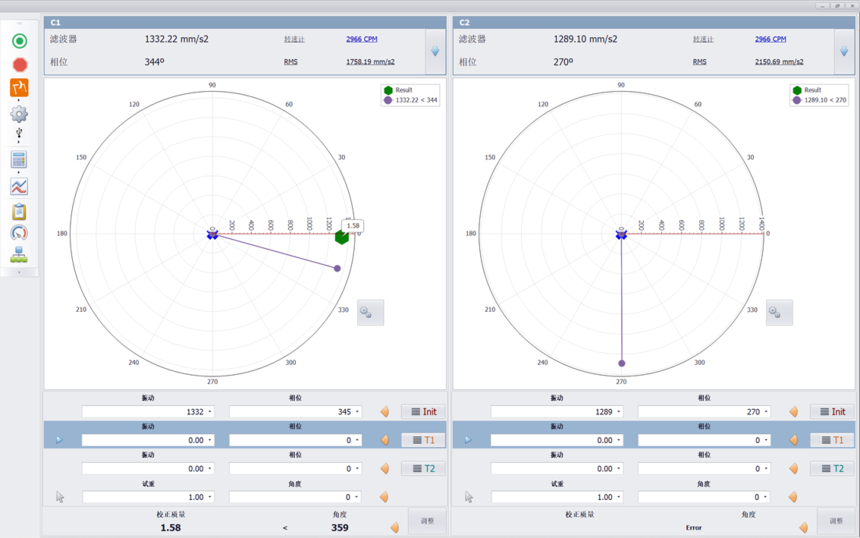

单双面现场动平衡校正

  • 初始振动测量

  • 支持单位类型:加速度 速度 位移





  • 试重振动测量



  • 最终振动测量



  • 质量分解

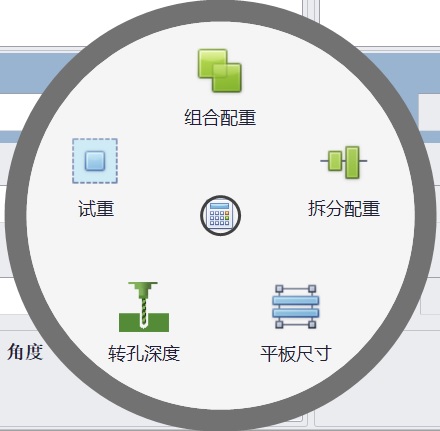

  • 多种计算工具(配重块不同材质大小尺寸计算,质量合成,质量分解,试重估算,去重钻孔计算等)

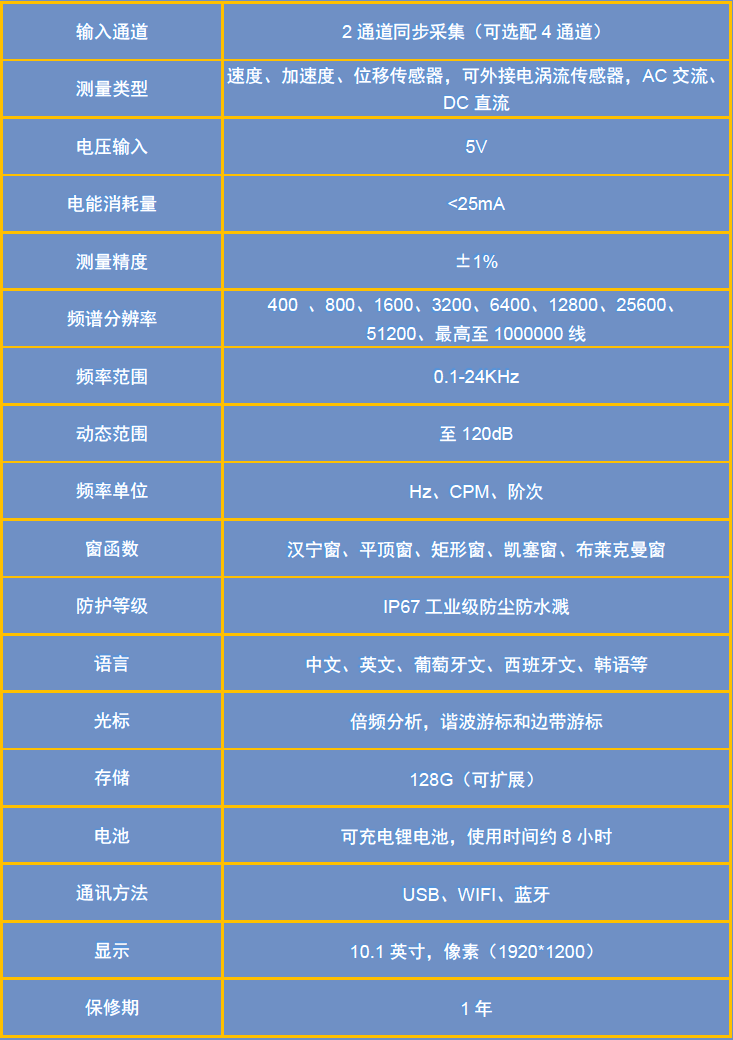

技术参数:




  • 商品说明
